Qué Es el Cigüeñal de Un Coche. Partes y Cómo Afecta al Motor

Cuando nos ponemos al volante de nuestro coche, giramos la llave de contacto o pulsamos el botón de arranque, rara vez nos detenemos a pensar en la asombrosa coreografía física que se desata de inmediato bajo el capó. El motor cobra vida de forma casi instantánea y, al presionar el acelerador, el vehículo se desplaza con suavidad y decisión por la carretera.

Sin embargo, para que esta aparente sencillez sea posible, miles de piezas metálicas deben coordinarse con una precisión de millonésimas de segundo, soportando temperaturas extremas y fuerzas mecánicas monumentales. En el epicentro de este baile de engranajes y explosiones controladas se encuentra una pieza fundamental que actúa como la auténtica columna vertebral del motor de combustión. Hablamos de un componente de ingeniería extraordinario cuya existencia es vital para que la energía química del carburante se convierta en el movimiento real que hace girar las ruedas.

Aprender a identificar esta pieza y comprender su papel en el rendimiento de un vehículo no es solo de utilidad para los profesionales de los talleres mecánicos, sino que representa una parte esencial del temario para cualquier persona que aspire a obtener su licencia de conducción en España. En los exámenes teóricos de la Dirección General de Tráfico, las nociones sobre el mantenimiento y el funcionamiento interno del automóvil son recurrentes, por lo que dominar estos conceptos es clave para evitar errores fatales en el test.

Por suerte, hoy en día no es necesario pasar largas horas en el aula de una autoescuela tradicional, ya que plataformas especializadas que emplean el sistema de aeol cloud permiten a los alumnos practicar desde la comodidad de sus hogares, adaptando el ritmo de estudio a sus propias rutinas. En las siguientes líneas, analizaremos a fondo qué es este componente, cuáles son las partes que lo configuran y de qué manera influye directamente en el comportamiento y la salud de tu motor.

Qué es el Cigüeñal de un Coche y Cuál es su Función en el Motor

Para entender qué es el cigüeñal, debemos visualizarlo como un gran eje metálico con formas onduladas, ubicado en la parte inferior del bloque motor, justo por encima del cárter de aceite. Su función principal es tan simple de enunciar como compleja de ejecutar: tiene que convertir el movimiento lineal alternativo (es decir, la subida y bajada de los pistones dentro de los cilindros) en un movimiento rotativo o circular continuo. Este giro resultante es el que finalmente se transmite a la transmisión, pasa por la caja de cambios y llega a las ruedas del coche para impulsarlo.

Para comprenderlo mejor, podemos recurrir a una analogía muy cotidiana: el pedaleo en una bicicleta. Cuando montamos en bici, nuestras piernas realizan un movimiento de arriba abajo sobre los pedales. Las bielas de la bicicleta (los brazos metálicos que unen el pedal con el plato) se encargan de transformar ese empuje vertical de nuestras piernas en un movimiento circular que hace girar la cadena y, consecuentemente, la rueda trasera.

En un motor de combustión, el proceso es idéntico:

• Las piernas equivalen a los pistones, que son empujados hacia abajo por la fuerza de la combustión del combustible.
• Los pedales y sus brazos son las bielas, que conectan los pistones con el eje principal.
• El eje del plato de la bicicleta es el cigüeñal, que recibe toda la fuerza acumulada y la transforma en rotación pura.

Sin este componente mecánico, toda la energía térmica generada por las explosiones en el interior de los cilindros se perdería por completo. El coche generaría muchísimo ruido y calor, pero sería incapaz de avanzar un solo centímetro. Por esta razón, el diseño de esta pieza debe ser extremadamente robusto. Generalmente se fabrica mediante procesos de forjado o fundición con aleaciones de acero, cromo, molibdeno y níquel, capaces de resistir torsiones extremas sin deformarse ni quebrarse bajo la inmensa presión de funcionamiento.

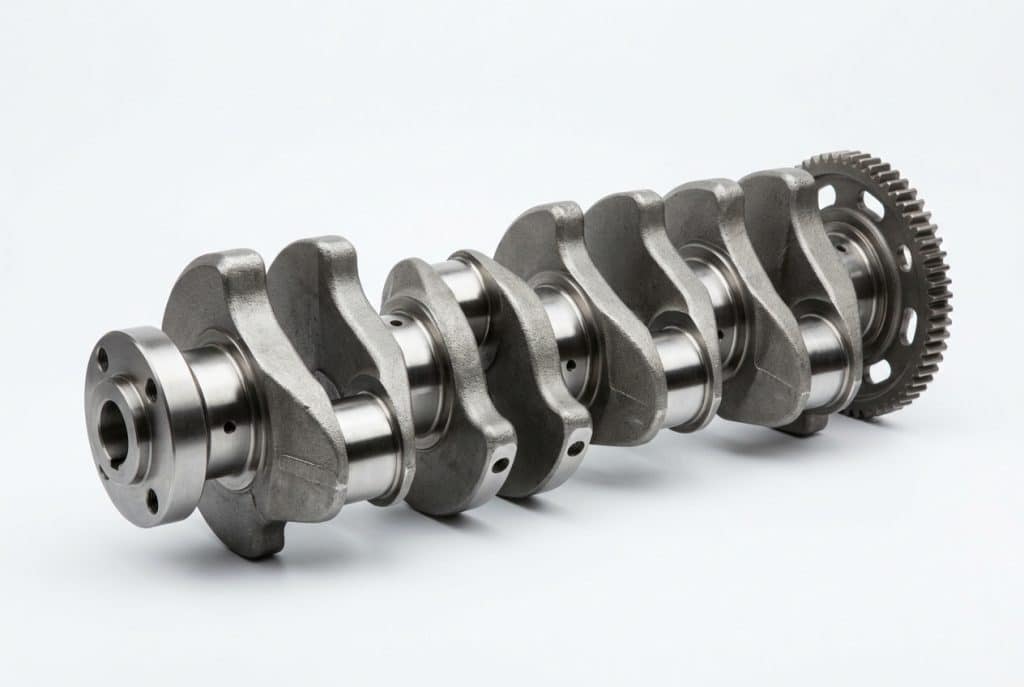

Las Partes del Cigüeñal

A simple vista, esta pieza puede parecer un laberinto de curvas y contrapesos metálicos. No obstante, cada uno de sus recovecos responde a un propósito específico de diseño para garantizar el equilibrio dinámico del motor. Sus partes esenciales son las siguientes:

Apoyos de bancada o muñequillas de apoyo

Son las secciones cilíndricas que se asientan directamente sobre el bloque motor. El eje gira sobre estos apoyos, que están sujetos mediante unos soportes denominados cojinetes de bancada. Es fundamental que estos apoyos estén perfectamente alineados y pulidos, ya que de ellos depende que el giro sea concéntrico y libre de rozamientos innecesarios.

Muñequillas de biela

Son los puntos de unión donde se acoplan las cabezas de las bielas que bajan desde los pistones. A diferencia de los apoyos de bancada, las muñequillas de biela están desplazadas respecto al eje central de giro. Este desplazamiento, conocido como «codo», es el que crea el efecto de palanca necesario para transformar el movimiento lineal en circular. Cuanto mayor sea este desplazamiento, mayor será la carrera del pistón y, por lo general, mayor será el par motor que el vehículo pueda generar a bajas revoluciones.

Contrapesos

Puesto que los pistones y las bielas suben y bajan de manera intermitente, el giro del eje tendería a ser caótico y vibratorio debido a las fuerzas de inercia y centrífugas. Los contrapesos son masas metálicas estratégicamente ubicadas en el lado opuesto de las muñequillas de biela. Su función es equilibrar las masas en movimiento para que el giro sea lo más homogéneo posible, minimizando las vibraciones que de otro modo destruirían el motor y resultarían intolerables en el habitáculo del coche.

Brazos de unión o brazos de cigüeñal

Son los elementos estructurales que conectan físicamente los apoyos de bancada con las muñequillas de biela. Deben ser extremadamente rígidos para soportar las fuerzas de torsión e flexión que se producen en cada ciclo de combustión.

Cómo dar De Baja Temporal un Coche Sin Llevarlo al Desguace

Conductos de lubricación

El interior de este componente no es macizo en su totalidad; cuenta con una red de canales internos diseñados para canalizar el flujo de aceite a alta presión procedente de la bomba de lubricación. Este caudal continuo es el encargado de generar una cuña hidrodinámica constante entre los apoyos de la pieza y los cojinetes de fricción. Gracias a esta presión hidrodinámica del aceite, el eje metálico «flota» literalmente sobre una película microscópica de fluido, evitando que la estrecha holgura radial de los casquillos se reduzca a cero. Sin esta barrera líquida a presión, el contacto abrasivo de metal contra metal provocaría una fricción térmica destructiva y el colapso por gripado del bloque motor.

Extremos (Brida y chavetero)

En sus extremos encontramos zonas de conexión específicas:

• En el extremo posterior se sitúa la brida, donde se atornilla el pesado volante de inercia (o volante motor), que sirve de nexo con el embrague y la caja de cambios.
• En el extremo anterior se ubica el chavetero, diseñado para alojar el engranaje de la distribución y la polea auxiliar (dámper).

Para facilitar la asimilación de estos conceptos técnicos de cara a repasos o exámenes, la siguiente tabla detalla la función clave de cada componente de la pieza:

Componente	Ubicación en el eje	Función principal	Importancia para el motor
Apoyos de bancada	Eje central alineado	Sujetar la pieza al bloque del motor	Permitir un giro concéntrico estable
Muñequillas de biela	Desplazadas del eje central	Unirse a las bielas de los pistones	Crear la palanca que convierte el movimiento lineal en giro
Contrapesos	Opuestos a las muñequillas	Compensar las fuerzas de inercia del pistón	Eliminar vibraciones destructivas
Brazos de unión	Entre apoyos y muñequillas	Conectar la estructura interna	Aportar rigidez ante esfuerzos de flexión
Conductos de aceite	Canales internos	Transportar lubricante a presión	Evitar fricciones metálicas y el gripado del motor
Brida posterior	Extremo de salida	Acoplarse al volante de inercia	Enviar la fuerza de giro hacia la transmisión

Cómo Funciona el Cigüeñal Durante el Ciclo de Combustión

El funcionamiento del eje de giro está indisolublemente ligado al ciclo de cuatro tiempos de la gran mayoría de los vehículos de combustión interna que circulan hoy por nuestras carreteras. Para entender este ciclo de transformación de energía, analicemos qué ocurre en cada etapa:

1. Admisión: El pistón desciende dentro del cilindro, aspirando la mezcla de aire y combustible (en motores de gasolina) o solo aire (en motores diésel). Este descenso inicial empuja la biela, la cual hace girar el eje unos 180 grados.
2. Compresión: El pistón vuelve a subir para comprimir la mezcla dentro de la cámara de combustión. Para realizar esta subida, el pistón necesita recibir fuerza externa. Esta fuerza proviene del propio giro acumulado por el eje (gracias a la inercia del volante motor). El eje completa otros 180 grados de giro (sumando 360 grados en total).
3. Combustión o Expansión: Al llegar el pistón a la parte superior, salta la chispa de la bujía (en motores de gasolina) o se inyecta el combustible a alta presión (en motores diésel), provocando una violenta y controlada deflagración. La presión de los gases en expansión empuja al pistón hacia abajo con una fuerza tremenda. Esta es la única fase activa o «útil» del ciclo, donde se genera energía real. El pistón transfiere este empuje a la biela, que golpea la muñequilla de biela del eje, haciéndolo girar con ímpetu otros 180 grados.
4. Escape: El pistón sube de nuevo para expulsar los gases quemados hacia el sistema de escape, utilizando una vez más la inercia del eje para este movimiento ascendente. Se completan los últimos 180 grados.

Al finalizar las cuatro etapas, el pistón ha realizado dos carreras de bajada y dos de subida, lo que se traduce en dos vueltas completas de giro del cigüeñal (720 grados) por cada ciclo de combustión de ese cilindro. En motores de varios cilindros (como los habituales de tres, cuatro, seis u ocho cilindros), los ciclos de combustión están desfasados entre sí. De este modo, mientras un cilindro está en fase de compresión, otro está realizando la combustión, garantizando un flujo constante de empujes sobre el eje para que el giro nunca se detenga y resulte lo más progresivo y suave posible.

El Sensor CKP y Polea Dámper

Para que esta compleja pieza de ingeniería funcione en perfecta armonía con el resto de sistemas del coche actual, se apoya en dos elementos externos de enorme trascendencia técnica:

El sensor de posición del cigüeñal (Sensor CKP)

En los automóviles modernos, la gestión del motor está completamente digitalizada a través de la Unidad de Control del Motor (ECU). La ECU necesita conocer, al milisegundo, la velocidad de rotación y la posición exacta de cada pistón para determinar cuándo inyectar el combustible y cuándo hacer saltar la chispa de la bujía.

Esta información crucial la proporciona el sensor CKP. Este pequeño dispositivo electrónico lee un dentado especial ubicado en el propio eje o en el volante motor. Si este sensor se ensucia, se estropea o envía señales erróneas, la ECU se desorientará por completo. Como consecuencia directa, el coche puede dar tirones severos, perder potencia súbitamente o, en el peor de los casos, negarse por completo a arrancar para evitar daños catastróficos en las válvulas.

La polea dámper o de accesorios

Situada en el extremo exterior opuesto al volante motor, la polea dámper tiene una doble función. Por un lado, cuenta con un anillo interno de goma diseñado para absorber las microvibraciones torsionales del eje, evitando que la fatiga del metal rompa la pieza a altas revoluciones.

Por otro lado, sirve de guía para la correa de accesorios, encargada de transmitir el giro del motor a componentes periféricos vitales como el alternador, la bomba de la dirección asistida y el compresor del aire acondicionado.

---

Esto te lo vas a tener que aprender. No todas las señales de stop son iguales.

---

Síntomas de un Fallo en el Sistema del Cigüeñal

Dado que este eje de giro soporta cargas de trabajo masivas, cualquier desajuste o desgaste en su estructura puede tener consecuencias dramáticas para el coche. Prestar atención a los siguientes síntomas puede marcar la diferencia entre una intervención a tiempo o la necesidad de sustituir el motor por completo:

1. Ruidos metálicos sordos (claqueteo o picado de biela): Si al acelerar o al ralentí escuchas un golpeteo metálico rítmico procedente de la zona baja del bloque motor, es muy probable que los cojinetes o casquillos de biela o bancada hayan sufrido un desgaste excesivo y tengan holgura. Este ruido es una alerta roja: si continúas circulando, el metal acabará soldándose térmicamente o partiendo la biela.
2. Vibraciones extremas en el habitáculo: Si el motor vibra de forma inusual, tosca y áspera, especialmente al cambiar de revoluciones, los contrapesos podrían haberse desequilibrado o la goma amortiguadora de la polea dámper podría estar agrietada y rota.
3. Fugas persistentes de aceite por los extremos: En los puntos donde el eje sale del bloque motor se instalan retenes de goma para evitar que el aceite de lubricación se escape. Con los años y el calor, estos retenes se cuartean. Si notas charcos de aceite justo debajo de la polea delantera o en la unión del motor con la caja de cambios, los retenes del eje están pidiendo un cambio urgente.
4. Dificultad severa para arrancar o calados repentinos: Cuando el sensor de posición (CKP) empieza a fallar intermitentemente, es habitual que el motor se pare en marcha sin motivo aparente o que le cueste mucho arrancar en caliente. A menudo, esto irá acompañado del testigo de fallo de motor iluminado en el cuadro de instrumentos.

Causas de Rotura, Prevención y Costes de Reparación

La rotura física de este eje es una de las averías más temidas por cualquier conductor. Por norma general, esta pieza está diseñada para durar toda la vida útil del vehículo sin necesidad de reemplazo. Sin embargo, existen factores críticos que pueden precipitar su destrucción:

• Pérdida de la presión hidrodinámica y degradación de la cuña de aceite: Es la causa reina de los fallos catastróficos. Si el nivel de lubricante desciende en exceso, si la bomba de aceite falla o si se emplea una viscosidad no recomendada que se degrade bajo temperaturas extremas de servicio, la película protectora desaparece. Cuando la holgura radial de los casquillos (cojinetes de biela y bancada) supera las estrictas tolerancias del fabricante, el aceite se escapa de las zonas de contacto, produciendo una fricción directa que funde los metales en cuestión de segundos.
• Fatiga por esfuerzo de torsión cíclico: El cigüeñal está expuesto a un constante esfuerzo de torsión cíclico debido a los violentos empujes intermitentes que transmiten las bielas tras cada ciclo de combustión. Si se somete sistemáticamente al motor a sobreesfuerzos térmicos en frío o se circula de forma prolongada en la zona roja del cuentarrevoluciones, el estrés acumulado favorece la fatiga del metal, abriendo microfisuras estructurales en los codos o brazos de unión que terminarán por quebrar la pieza por completo.
• Colisión mecánica por desincronización de la distribución: Si la correa o cadena de distribución se rompe o salta varios dientes de su engranaje, se destruye la sincronía entre el árbol de levas y el cigüeñal. Los pistones golpean con extrema violencia las válvulas que han quedado abiertas en la cámara de combustión. El brutal impacto cinético se transfiere de vuelta a través de las bielas, doblando o partiendo el eje de rotación de manera instantánea.

Reparar o sustituir esta pieza no es una tarea sencilla que pueda realizarse en un par de horas en cualquier garaje. Requiere desmontar por completo el motor del coche, extraer la culata, desconectar la transmisión y abrir el bloque motor desde abajo para acceder a la pieza.

Debido a la inmensa cantidad de horas de mano de obra especializada que exige este proceso, la factura del taller suele situarse en las siguientes horquillas de precios en el mercado español:

• Sustitución de casquillos y rectificado del eje (si los daños son leves): El coste suele oscilar entre los 1.200 € y los 2.000 €, dependiendo de la complejidad de acceso al bloque motor.
• Sustitución completa por una pieza nueva: Incluyendo cojinetes, retenes, juntas nuevas, lubricantes y la mano de obra completa, el precio final puede escalar fácilmente entre los 2.200 € y más de 4.500 €. En muchos vehículos con ciertos años de antigüedad, esta avería se cataloga como «siniestro total» mecánico, siendo más rentable instalar un motor reconstruido de intercambio o desechar el vehículo.

Para prevenir estos costes prohibitivos, la mejor receta es un mantenimiento escrupuloso: realizar los cambios de aceite y filtro respetando estrictamente los intervalos y especificaciones del fabricante, vigilar periódicamente la varilla de nivel y evitar exigir el máximo rendimiento al motor antes de que este haya alcanzado su temperatura óptima de servicio.

La Importancia de la Mecánica en los Exámenes de la DGT

Para quienes están inmersos en la preparación de las pruebas teóricas de la Dirección General de Tráfico, la mecánica del coche suele percibirse como un obstáculo árido y difícil de memorizar. Sin embargo, las preguntas sobre el funcionamiento del bloque motor, el sistema de lubricación, los síntomas de averías comunes y el mantenimiento predictivo representan un porcentaje muy significativo de las cuestiones en exámenes para el Permiso B (turismos), y adquieren un protagonismo absoluto en los exámenes de permisos profesionales como el C (camiones), D (autobuses), CAP (Certificado de Aptitud Profesional) o el ADR (mercancías peligrosas).

Contar con las herramientas de estudio adecuadas marca la diferencia entre el aprobado y el suspenso. Mediante la plataforma de aePlustest, los estudiantes tienen la oportunidad de acceder a un entorno de aprendizaje ágil, dinámico y sumamente eficaz para asimilar estos conceptos técnicos sin agobios.

Las ventajas de preparar tu examen con nosotros son indiscutibles:

• Acceso 100% online y sin horarios: Practica los test oficiales de AEOL desde cualquier dispositivo (móvil, tablet u ordenador) las 24 horas del día, los 7 días de la semana, adaptando tu preparación a tus compromisos laborales o personales.
• Sin matrícula ni permanencias: Olvídate de los elevados costes de inscripción de las autoescuelas físicas tradicionales. Adquieres el acceso que necesitas de forma directa y flexible.
• Activación ultra rápida en 24 horas: Una vez realizado tu pago a través de nuestra pasarela de pago seguro, recibirás tus credenciales de acceso personales en un plazo máximo de 24 horas para que puedas empezar a testear tus conocimientos de inmediato.
• Planes muy económicos: Dispones de opciones de estudio adaptadas a todos los bolsillos, con tarifas sumas y competitivas que parten desde tan solo 9,99 €.
• Amplitud de permisos: Tanto si buscas superar el examen teórico del Permiso B, dar el salto a las dos ruedas con el A1/A2, capacitarte profesionalmente con el C, D o CAP, especializarte con el ADR, o necesitas realizar el curso para la recuperación de puntos perdidos, tenemos los cuestionarios específicos actualizados que te exigirá la DGT.

Entender el funcionamiento del motor y sus componentes cruciales como el eje de giro no solo te abrirá las puertas para lucir tu nueva L en el parabrisas o mejorar tu perfil laboral como conductor profesional. También te convertirá en un usuario de la vía mucho más consciente y seguro, capaz de detectar anomalías a tiempo, evitar averías en carretera que pongan en riesgo tu integridad física y mantener tu vehículo en perfectas condiciones de seguridad vial y eficiencia medioambiental.

¡Empieza a practicar hoy mismo y asegura tu aprobado al primer intento!

Preguntas Frecuentes Sobre el Cigüeñal de Un Motor de Coche
